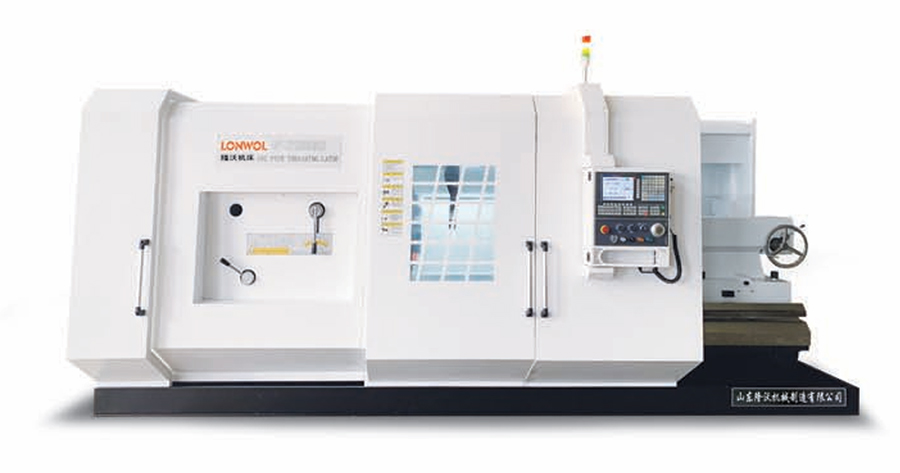

QLK13 系列（755导轨）

详细介绍

主要用途

本系列数控管螺纹车床主要用于加工管类工件的内外螺纹。同时也可作为一般的普通数控车床使用，可对轴类，盘类进行外圆，内孔和端面等的加工。该机床广泛应用于石油行业钻杆、接头、套管等工件的加工和修复，同时也应用于化工，煤炭，地质等行业各种管道, 钻杆等螺纹的加工。

标准配置

双三爪卡盘、四工位电动刀架、手动尾座、自动集中润滑系统、冷却系统、半封闭防护罩；

可选配置

可选发那科、西门子、广数和凯恩帝等数控系统；可选气动卡盘、卧式刀塔或动力刀塔、液压尾座、全封闭防护罩、后支架、定尺；

性能特点：

主轴通孔大，通过性高，双卡盘工件夹持稳定；

*高强度铸铁铸造整体床身刚性好、精度高；

导轨表面经超音频淬火处理，硬度高、精度保持性长久；

拖板采用导轨面贴塑工艺，摩擦阻力小、耐磨性好、精度高；

规格内容：

主要技术参数		SPECIFICATIONS	UNIT	QLK1328	QLK1332	QLK1336
加工范围	床身上最大回转直径	Swing over bed	mm	Φ1000	Φ1000	Φ1000
	滑板上最大回转直径	Swing over cross slide	mm	Φ610	Φ610	Φ610
	最大工件长度	Distance between centers	mm	1500-3000	1500-3000	1500-3000
	加工管螺纹直径范围	Pipe threading range	mm	Φ130-270	Φ190-310	Φ190-350
	床身宽度	Width of bed way	mm	755	755	755
	床身承重范围	Max. load capacity	T	6	6	6
主轴	主轴通孔直径	Spindle bore	mm	Φ280	Φ320	Φ360
	主轴转速	Spindle speed	r/min	20-380	20-320	20-320
	主轴转速级数	Spindle speed steps	--	手动2档 Manual 2steps	手动2档 Manual 2steps	手动2档 Manual 2steps
	卡盘规格	chuck	mm	Φ800手动四爪4-jaw manual	Φ780电动四爪4-jaw electric	Φ780电动四爪 4-jaw electric
刀架	刀架类型	Turret/tool post	-	4工位电动刀架 NC turret 4position	4工位电动刀架 NC turret 4position	4工位电动刀架 NC turret 4position
刀架	刀具尺寸	Tool shank size	mm	40	40	40
进给	X轴行程	X axis travel	mm	520	520	520
	Z轴行程	Z axis travel	mm	1250/2750	1250/2750	1250/2750
	X快移速度	X Rapid traverse speed	mm/min	4000	4000	4000
	Z快移速度	Z Rapid traverse speed	mm/min	5000	5000	5000
尾座	套筒行程	Tailstock quill travel	mm	300	300	300
	套筒直径	Tailstock quill Dia.	mm	Φ140	Φ140	Φ140
	套筒锥度	Tailstock taper	mm	MT6	MT6	MT6
电机	主电机	Main motor power	kW	22	22	22
外形尺寸 Dimensions	宽度W×高度H	Width x Height	mm	2350×2150	2450×2150	2450×2150
外形尺寸 Dimensions	长度L	Length	mm	4900-6400	4900-6400	4900-6400
重量	重量	Net weight	T	10.5-12.2	11.5-13.2	12-13.7
注意：床身回转直径、床身长度可根据客户实际需要定制。

主要技术参数		SPECIFICATIONS	UNIT	QLK1338	QLK1345	QLK1353
加工范围	床身上最大回转直径	Swing over bed	mm	Φ1000	Φ1000	Φ1250
	滑板上最大回转直径	Swing over cross slide	mm	Φ610	Φ610	Φ850
	最大工件长度	Distance between centers	mm	1500-3000	1500-3000	1500-3000
	加工管螺纹直径范围	Pipe threading range	mm	Φ130-270	Φ270-435	Φ330-520
	床身宽度	Width of bed way	mm	755	755	755
	床身承重范围	Max. load capacity	T	6	6	6
主轴	主轴通孔直径	Spindle bore	mm	Φ390	Φ445	Φ530
	主轴转速	Spindle speed	r/min	20-200	20-200	8-200
	主轴转速级数	Spindle speed steps	--	手动2档 Manual 2steps	手动2档 Manual 2steps	手动2档 Manual 2steps
	卡盘规格	chuck	mm	Φ850电动四爪4-jaw electric	Φ1000电动四爪4-jaw electric	Φ1250电动四爪 4-jaw electric
刀架	刀架类型	Turret/tool post	-	4工位电动刀架 NC turret 4position	4工位电动刀架 NC turret 4position	4工位电动刀架 NC turret 4position
刀架	刀具尺寸	Tool shank size	mm	40	40	50
进给	X轴行程	X axis travel	mm	520	520	520
	Z轴行程	Z axis travel	mm	1250/2750	1250/2750	1250/2750
	X快移速度	X Rapid traverse speed	mm/min	4000	4000	4000
	Z快移速度	Z Rapid traverse speed	mm/min	5000	5000	5000
尾座	套筒行程	Tailstock quill travel	mm	300	300	300
	套筒直径	Tailstock quill Dia.	mm	Φ140	Φ140	Φ160
	套筒锥度	Tailstock taper	mm	MT6	MT6	MT6
电机	主电机	Main motor power	kW	22	22	30
外形尺寸 Dimensions	宽度W×高度H	Width x Height	mm	2450×2150	2450×2150	2550×2260
外形尺寸 Dimensions	长度L	Length	mm	4900-6400	4900-6400	4900-6400
重量	重量	Net weight	T	12.0/13.0	13.0/14.0	15.0/16.0
注意：床身回转直径、床身长度可根据客户实际需要定制。
